СТАБИЛИЗАТОРЫ
|
Однофазные и трехфазные стабилизаторы напряжения. Правила выбора.
При покупке стабилизатора напряжения часто возникает вопрос: какой стабилизатор напряжения нужен: однофазный или трехфазный? Помочь разобраться в этом сможет данная статья.
В том случае, если к вашему жилому дому или квартире подходит однофазная питающая сеть, то очевидно, что выбирать нужно однофазный стабилизатор напряжения. Такой стабилизатор напряжения однофазного типа можно устанавливать как на отдельные потребители, так и на целую группу потребителей, в зависимости от мощности стабилизатора напряжения, который вы приобрели.
Когда же у вас трехфазная питающая сеть, то необходимо определиться в выборе фазности стабилизатора напряжения, выяснить, какой же стабилизатор напряжение оптимальнее всего установить, например, один трехфазный или3 однофазных стабилизатора напряжения.
Трехфазный стабилизатор напряжения устанавливается обычно в тех случаях, когда присутствуют какие-либо трехфазные потребители, например, станки или электродвигатели. Может устанавливаться трехфазный стабилизатор напряжения и тогда, когда нужно запитать однофазных потребителей, подключенных на выходе стабилизатора напряжения на одну из питающих фаз. Только в данном случае нельзя забывать, что в случае срабатывания какой-нибудь защиты трехфазного стабилизатора напряжения на выходе происходит отключение всех фаз одновременно. Такое отключение нужно для того, чтобы обезопасить трехфазных потребителей от поломок при возникновении аварийной ситуации на одной из питающих фаз и при этом 2 остальные фазы могут находиться при нормальных рабочих условия эксплуатации.
Так. Если поставить 3-х фазный стабилизатор напряжения на квартиру или коттедж, у которых подходящая питающая линия 3-хфазная, а нагрузка только однофазная (распределена по 3-м фазам питания), то в случае срабатывания защиты и отключения стабилизатора напряжения будет полностью отключена вся нагрузка (т.е. электробытовая техника и прочие электроустройства), подключенная через стабилизатор напряжения на всех 3-х фазах питания.
Но в том случае, если на тот же дом, в котором трехфазная питающая сеть, установить на каждую фазу по отдельному однофазному стабилизатору напряжения, то в ситуации срабатывания защиты одного из этих однофазных стабилизаторов напряжения будет отключена нагрузка только одного стабилизатора – того, защита которого сработала в аварийной ситуации. Нагрузка, подключенная к двум остальным однофазным стабилизаторам напряжения будет продолжать свою работу в обычном режиме, без отключения.
Отметим и тот факт, что обычно в частных домах, в которых есть трехфазная питающая линия, достаточно неравномерное распределение нагрузки по фазам и отсутствуют трехфазные нагрузки. В такой ситуации установка 3-х фазного стабилизатора напряжения с технической, да и финансовой точки зрения будет нецелесообразна, вследствие того факта, что расчет и подбор стабилизатора напряжения будет проводиться с учетом наиболее нагруженной фазы питания. В данной ситуации одна из 3-х фаз сети будет функционировать в более напряженном режиме работы, чем оставшиеся две.
Также следует знать, что при установке одного трехфазного стабилизатора напряжения нужно дополнительно произвести равномерное распределение нагрузки по всем 3-м фазам питания, для того чтобы не возник «перекос фаз» и чтобы обеспечить более оптимальный режим работы стабилизатора напряжения.
Причины пониженного и повышенного напряжения в сети
Состояние электросетей в России во многих регионах далеко от идеального. Нередко в сетях возникает повышенное или пониженное напряжение, по причине которого происходят сбои в работе электронной аппаратуры, различной бытовой техники.
Многие знают, что случающееся иногда внезапное отключение подачи напряжения сопровождается импульсными помехами, когда происходит бросок напряжения и тока. Реже, но тоже иногда случаются и случаи попадания в квартирные электрические сети напряжения в 380 вольт, вместо 220В, в результате чего высока вероятность выхода из строя электробытовой техники и устройств, а также возникновения очага возгорания.
Повышенное напряжения случается и вследствие аварийного состояние проводки в жилых домах, когда в результате отсоединения общего нулевого провода происходит так называемое "обгорание нуля" и соcедние фазы оказываются под опасным напряжением в 360 вольт. Гораздо чаще встречается такая ситуация, когда напряжение в бытовой электросети ниже нормы, т.е. ниже 220 вольт.
Причины пониженного напряжения - самые различные, например, одновременное подключение нескольких мощных электроприборов, включение большого числа отопительных приборов (часто случается в зимние месяцы), а сбои а работе подстанции и т.п. Если ваша электротехника длительное время работает в условиях пониженного напряжения, то это чревато ускоренным износом электронных компонентов, перегревом деталей, что приводит к поломке и даже возгоранию электротехники.
Наиболее простой способ защиты от всех этих непредвиденных ситуаций - это установка бытового стабилизатора напряжения соответствующей мощности (в расчете на мощность подключаемых к нему электроприборов).
Стабилизатор напряжения подключается между электросетью и электронным устройством, он берет из сети то напряжение, которое подается и делает "правильное" напряжение, подавая его к электроустройству. Если же возникает критическая ситуация, когда напряжение в сети чрезмерно падает или повышается, то стабилизатор напряжения попросту отключает данное напряжение от потребителя и будет находится в состоянии ожидания до тех пор, пока напряжение снова не восстановится до разумных пределов. Так стабилизатор напряжения бытового типа выполняет не только функцию стабилизации напряжения, но и функцию защиты электроприборов, которую им вряд ли сможет обеспечить обыкновенный автоматический выключатель или предохранитель.
Нестабильное напряжение в электросети
Нестабильное напряжение в электросети - это достаточно важная проблема, т.к. в квартирах и жилых домах сегодня применяется достаточно много различной электробытовой техники и устройств, стоящей немалые деньги. Не так уж редко в новостях появляются случаи, когда вместо 220 вольт в бытовую электросеть подается 380 вольт. Например, в конце августа 2009г. пострадал целый микрорайон Гомеля, когда из-за аварии на трансформаторной подстанции в бытовую сеть было подано напряжение в 380 вольт. От скачка напряжения большинство электроприборов включенных в сеть пришли в негодность. Не обошлось и без более тяжёлых последствий, когда из-за перепада напряжения в электросети не только взрывались телевизоры, компьютеры и микроволновки, но и загоралась мебель в квартире. Хорошо еще, что обошлось без человеческих жертв, а если бы в комнате оказались маленькие дети без присмотра родителей? Отметим, что это лишь один из многих случаев, когда по вине нестабильного, повышенного или пониженного напряжения происходят возгорания бытовых электроприборов. Иногда по вине электриков происходит ситуация, под названием «отвалился ноль» - напряжение начинает гулять по всей сети: у кого-то 140 вольт, а кому и все 380 достается...
Однофазный или трехфазный стабилизатор напряжения - это электроустройство, обеспечивающее защиту электротехники от периодических скачков напряжения, тем самым обеспечивая надежную и быструю защиту электрическим устройствам от возможных поломок и преждевременного выхода из строя по вине нестабильного напряжения. Наиболее распространенные модели стабилизаторов напряжения имеют в окончании цифру 10000, которая указывает на мощность стабилизатора напряжения в вольтамперах.
Стабилизаторы напряжения бывают нескольких типов, наиболее популярными среди которых являются электромеханический и релейный. Стабилизаторы напряжения в нашей стране представлены в большом ассортименте и часто возникает вопрос: стабилизатор напряжения от зарекомендовавшего себя на рынке производителя или постараться сэкономить и поискать более доступную модель стабилизатора напряжения? Если вы не привыкли сорить деньгами и в то же время хотите получить надежный продукт, то попробуете рассмотреть возможность покупки однофазного стабилизатора напряжения щтиль для квартиры или дачи. Важные отличия данных стабилизаторов напряжения от других, представленных на рынке - это почти идеальное соотношение цены и качества, подкрепленное многолетним опытом разработки стабилизаторов напряжения и их продажей в более сотни стран мира.
Практически все стабилизаторы напряжения, присутствующие на российском рынке, имеют широкий спектр вольтажа в зависимости от типа и мощности стабилизатора. Кроме стабилизаторов напряжения щтиль на российском рынке имеют широкую известность стабилизаторы напряжения LIDER, SASSIN, а также некоторые другие об широкоизвестные и не очень модели стабилизаторов отечественного и импортного производства.
Перед выбором той или иной модели стабилизатора напряжения внимательно ознакомьтесь с условиями гарантийного и сервисного обслуживания стабилизаторов, условиями доставки и оплаты. Приобретайте бытовые стабилизаторы напряжения и забудьте об опасностях, которыми грозят перепадах напряжения.
Типы стабилизаторов напряжения
Выпускаемое сегодня промышленное и бытовое электрическое оборудование проектируется производителями с характеристиками, соответствующими международным и государственным стандартам электропитания. Российский стандарт (ГОСТ 13109-97) регламентирует бытовое электропитание по напряжению (220 В ± 5% с предельным отклонением ± 10%), частоте (частота 50 ± 0,2 Гц с предельным отклонением ± 0,4 Гц) и коэффициенту несинусоидальности (до 8 % с предельным отклонением до 12%).
Практически все производимое в мире оборудование и электроприборы бытового назначения согласуется с этими параметрами. Но по вполне объективным причинам (техническое несовершенство отечественных электросетей, устарелость большинства используемых в них приборов и оборудования) соблюдение ГОСТа часто проблематично, что приводит к сетевым искажениям, крайне губительно влияющим на работу электроприборов (стиральные машины, компьютеры, холодильники, микроволновые печи, насосы, электрокотлы, системы охраны и т.п.).
 Избавиться от возможных финансовых потерь, обусловленных поломкой электрооборудования, можно с помощью включения в сеть стабилизаторов напряжения, требования к которым определяются тем же ГОСТ 13109-97 "Нормы качества электрической энергии в системах электроснабжения общего назначения".
Стабилизаторы напряжения по принципу действия делят на: ступенчатые стабилизаторы напряжения; феррорезонансные стабилизаторы; электромеханические стабилизаторы; стабилизаторы с подмагничиванием трансформатора; системы с двойным преобразованием энергии и высокочастотные транзисторные регуляторы. Причем системы с двойным преобразованием энергии и высокочастотные транзисторные регуляторы не доступны пока пользователям и пока находятся в стадии разработки, а стабилизаторы с подмагничиванием трансформатора ограничены по диапазону регулировки и имеют значительный коэффициент несинусоидальности, что не делает их конкурентоспособными другим типам стабилизаторов напряжения.
Феррорезонансные стабилизаторы используют в работе эффект феррорезонанса напряжения, возникающего в контуре трансформатор-конденсатор. Они имеют высокое быстродействие и большую надежность. Но из-за большой шумности при работе, искажении формы входного напряжения и его зависимости от частоты тока, а также недопустимости эксплуатации при больших перегрузках и в режимах «холостого хода» применяются довольно ограниченно.
Стабилизаторы со ступенчатым регулированием работают с использованием автоматической коммутации обмоток автотрансформатора посредством силовых реле, тиристоров или симисторов. Они дешевы, имеют высокое быстродействие при отсутствии синусоидальных искажений, работают на «холостом ходу» и отличаются значительным КПД. Поэтому несмотря на некоторые ограничения точности стабилизации из-за ступенчатого изменения напряжения на входе сегодня наиболее востребованы и применяются для стабилизации напряжения и защиты техники почти повсеместно (частные хозяйства, квартиры, офисы и т.д.).

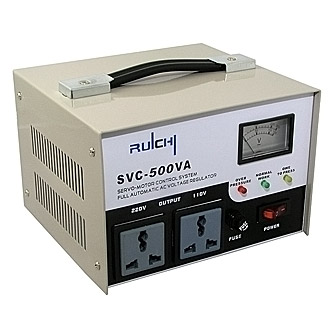

Электромеханические стабилизаторы (электромеханические следящие системы) используют автотрансформатор, включенный в первичную обмотку вольтодобавочного трансформатора, и следящий блок из электродвигателя и системы управлением электродвигателя. Эти стабилизаторы имеют высокую точность регулировки при отсутствии помех, могут работать при больших перегрузках, недоступных другим стабилизаторам напряжения, и имеют широкий диапазон возможной регулировки. К недостаткам электромеханических следящих систем относят ограниченный ресурс службы, довольно низкое быстродействие и ограниченность использования из-за открытого скользящего электрического контакта.
|
